CARL ZEISS JENA TESSAR 50mm F2.8 銀色テッサー

2012 年 9 月 1 日 Comments off

もういつの間にか9月になりましたが、まだまだ札幌は、残暑厳しいですね。

最近ブログさぼり気味です(^^;

久しぶりの更新もオールドレンズのお話です。

***************************************************************

先日といってもお盆くらいの時期でしょうか?

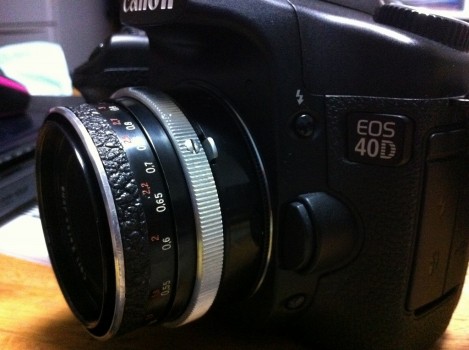

CARL ZEISS JENA TESSAR(初代)を久しぶりにEOS40Dに装着して近所に出かけたのですが

ヘリコイド部のグリス切れなのかピント合わせでストレスがかかりいまいち撮影に集中できませんでした。

一応そのときの写真UPします。(もしかしたら3代目テッサーも持って行ったのでそちらで撮った写真かもしれません)

CARL ZEISS JENA F2.8 50mm (開放)

CARL ZEISS JENA F2.8 50mm (開放)

結構ビビットに鮮やかに紫がいい感じです。



*********************************************************
下の写真は、昨年リストアに成功したCARL ZEISS JENA TESSAR 50/2.8(ローレット部合皮)
ちなみにこれは、ヘリコイド固着してうんともすんともいかなかったものですが、分解洗浄&グリスアップ、レンズもきれいに洗浄でリストア成功。
その後、愛着がわかず他の人へ渡っていきました。

CARL ZEISS JENA F2.8 50mm(合皮ローレット)

CARL ZEISS JENA F2.8 50mm(合皮ローレット)

*********************************************************

上記のように昨年のことを思い出して、初代のテッサーもそんなに難しくないんじゃない?と安易に考えて分解しました。

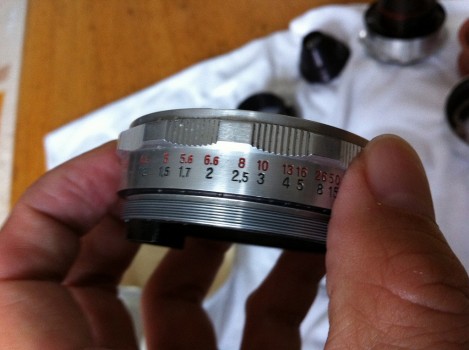

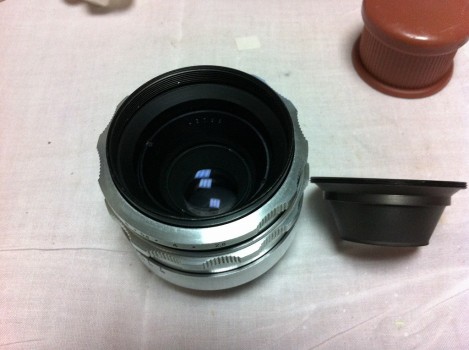

とりあえず下図のようにレンズ名が書いてある銘板部分をホームセンターで買った机の足用の保護キャップを使用して取り外し

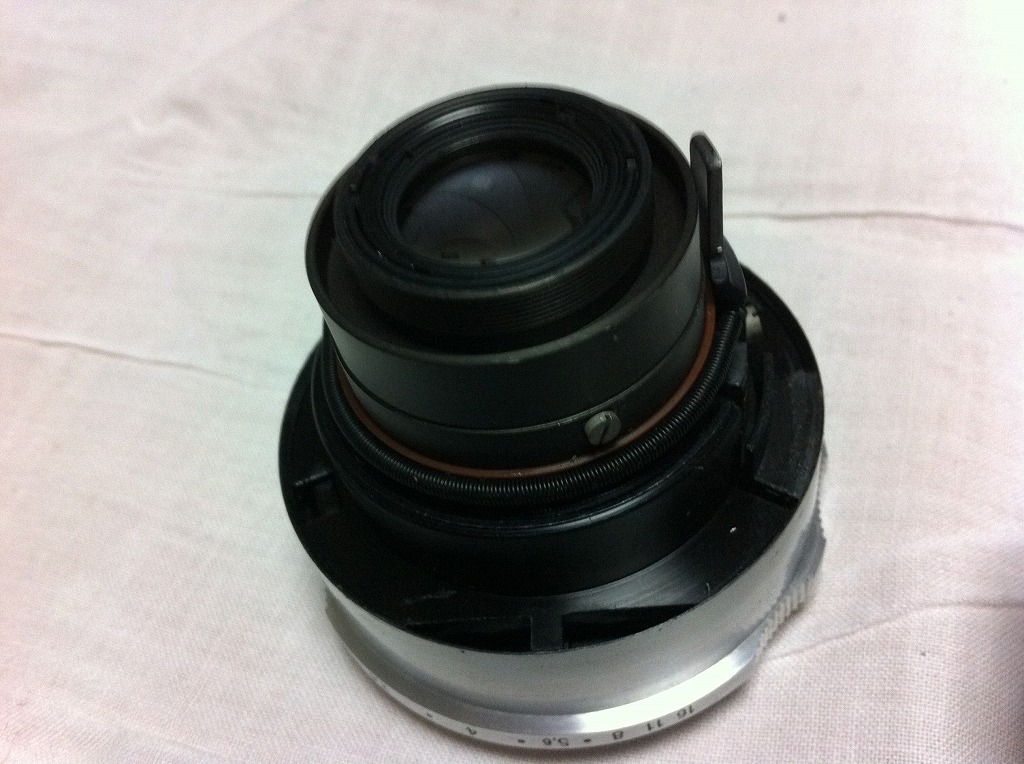

その後自作のレンズオープナー(いわゆるかに目レンチ)で後玉部分をはずすとレンズユニットが外れます。

次に距離環とヘリコイド部分のグリスアップです。

ここまでは、良かったんですが・・・・(^^;

ヘリコイドを動かしつつグリスアップするもなかなか重い動作は、変わりません。

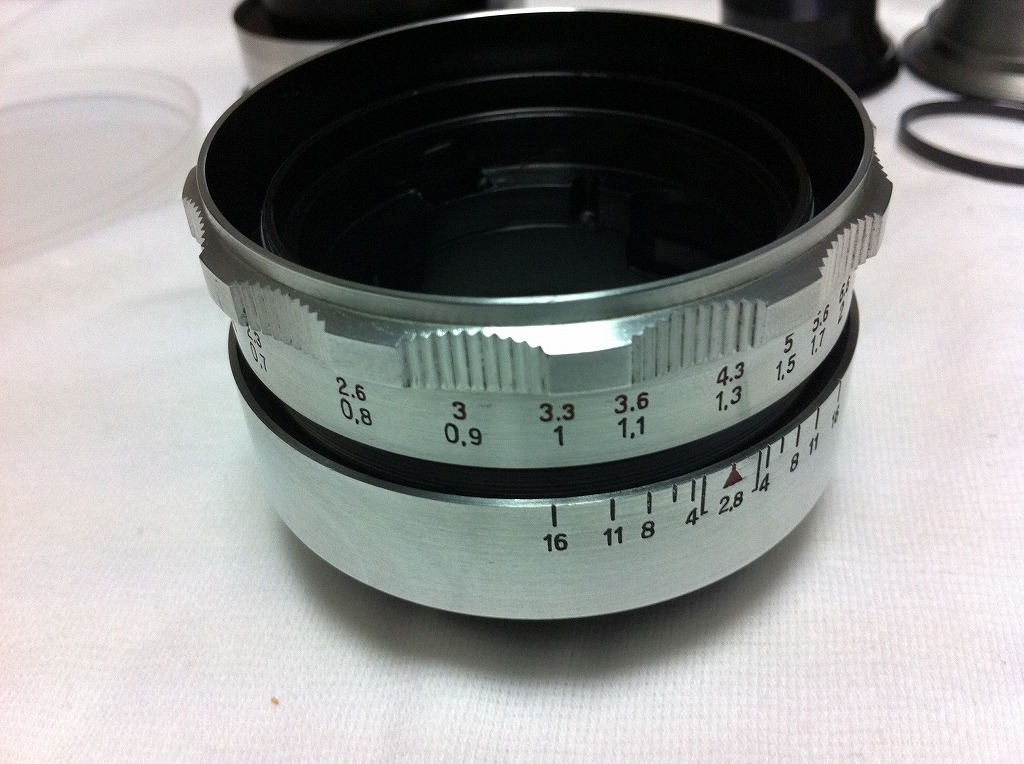

ということでヘリコイド部も分解!!(一番内側に見える黒い色の輪が内ヘリコイド部)

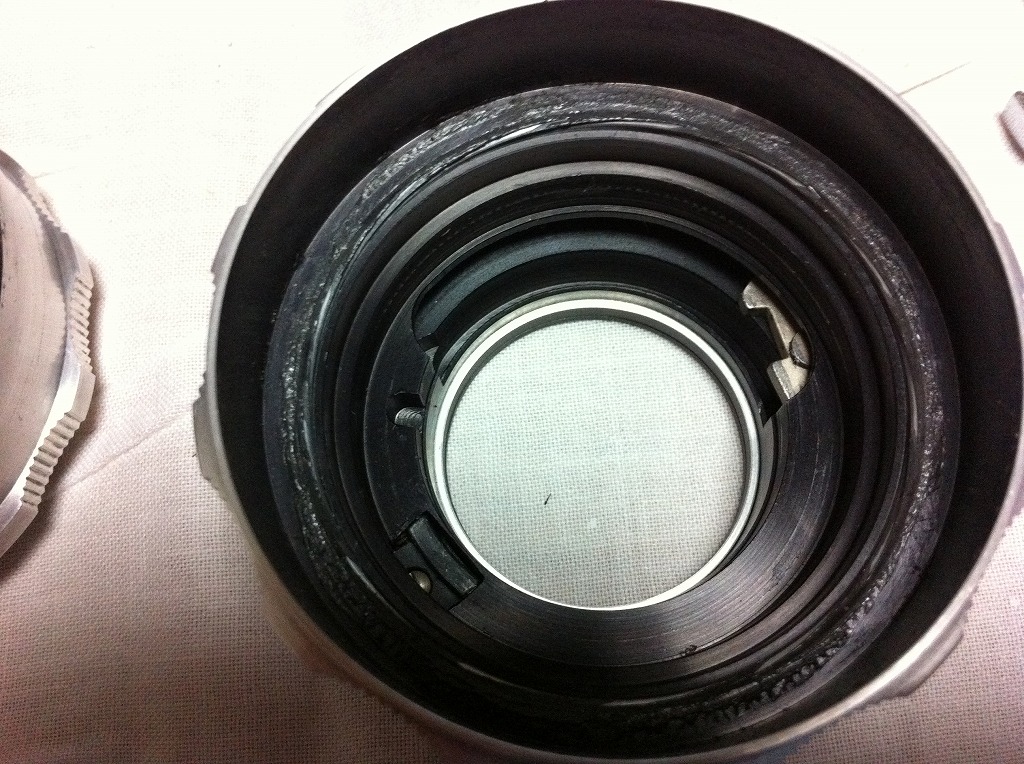

ヘリコイド部

ヘリコイド部

ヘリコイド部は、内ヘリコイドと中ヘリコイドと外ヘリコイドに分かれます。
大きく3つの部分に分かれます。

中ヘリコイド部

内ヘリコイド部

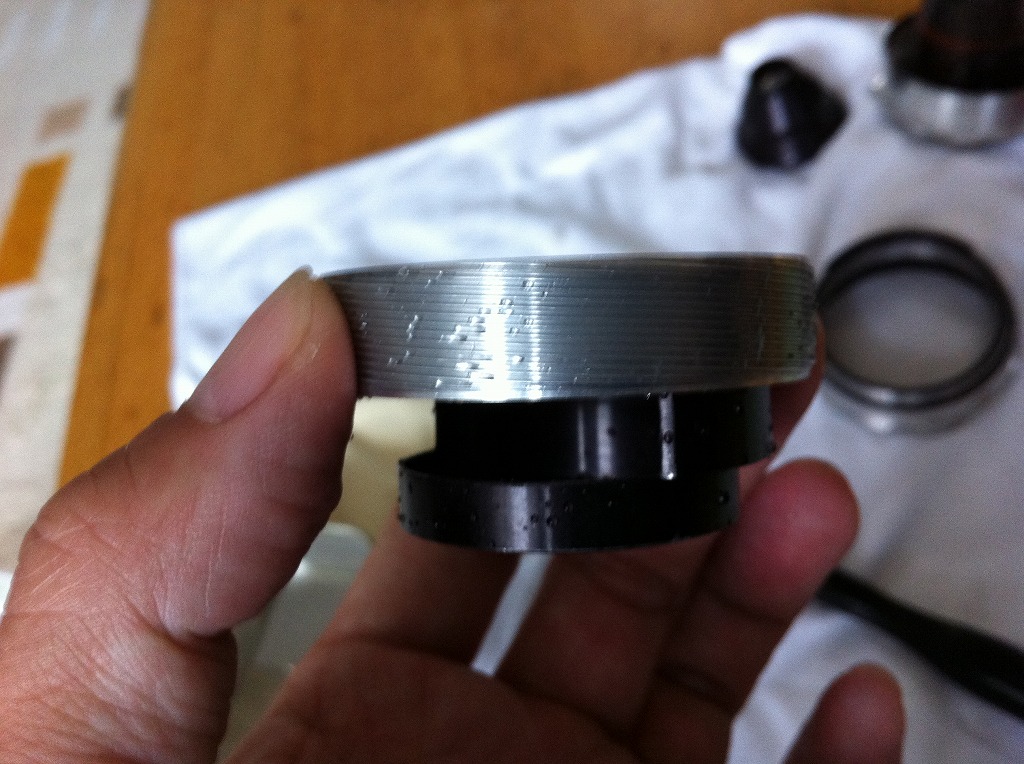

内ヘリコイドは、きれいに洗いました。若干まだ水滴がついてます。

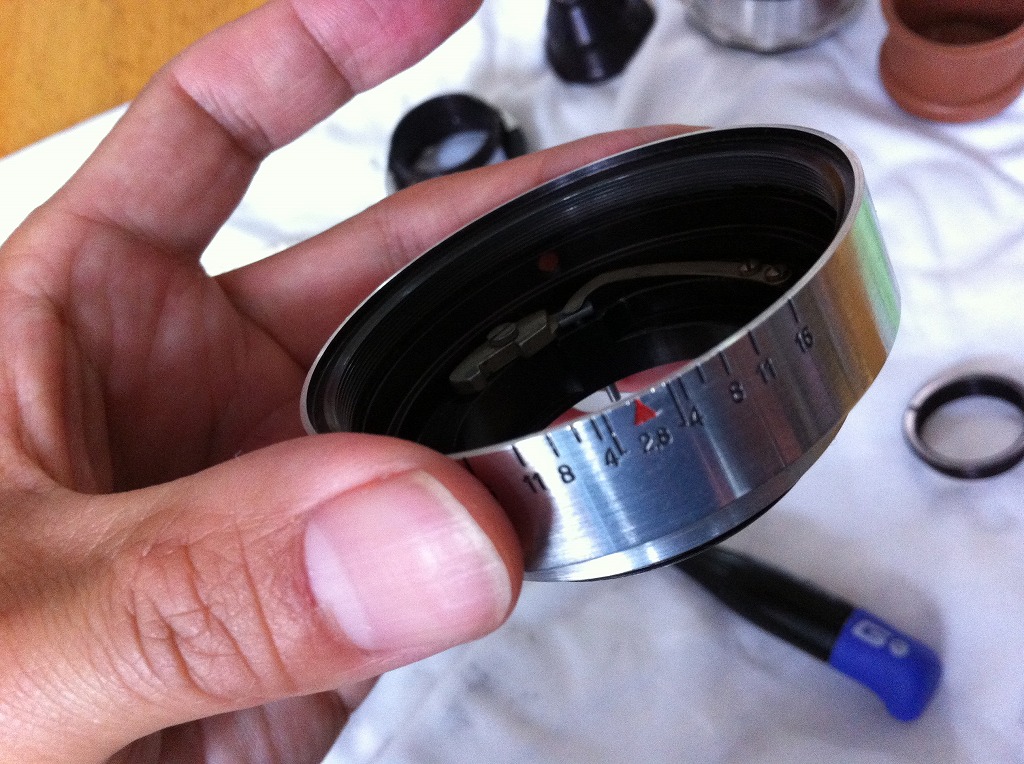

中ヘリコイド部(距離環)

中ヘリコイド部(距離環)

外ヘリコイド

外ヘリコイド

写真のようにすべて分解しました。しかし、プリセット絞り機構については、
正常に動作するのでそこの部分には手を出してませんが・・・

すべての部品の洗浄およびグリスアップ等終わり、いざ組み立てようとするも出来ない。

色々と調べると外ヘリコイド部と中ヘリコイド(距離環)の終端位置に印そして
内ヘリコイドと中ヘリコイド(距離環)の脱着位置にも印をつけないと上手くはまりません。
もし装着できても無限遠が出なくなる・・・・。

ということで色々とあれやこれやとつけてみるが、まずもって無理。

2つの脱着ポイント(内ヘリコイド⇔中ヘリコイド⇔外ヘリコイド)が

ネジ切り込み×ネジ切りこみ分あるのでざっくり見積もっても軽く数百通りになる!!
(実際には、中の部品の位置である程度は、予測できるのでそこまでやらなくても大丈夫と思いますが・・・・)

ということで暇あるときにパズル合わせをやろうかと思ってます(^^;

決してこのままには、しないようにと思ってます。

それまでの間に銀色テッサーが使えないと困るのでebayで久しぶりにもう一個購入しました。
(写真は、ありませんので後日撮影の機会にUPしたいと思います。)

ちなみにまたまた調子に乗ってA. Schacht Ulm S-Travegon 35mm F2.8 もその後購入。

ちょっとトラブったのですがその話は、後日ということで・・・・

****************************************************

色々とネットでcarl zeiss関連の分解図等を調べると興味深い資料があったのでこちらに載せておきます。

CARL ZEISSの分解図HP

2012/09
repmanczj-1.pdf CARL ZEISS マニュアル1
repmanczj-2.pdf CARL ZEISS マニュアル2
repmanczj-3.pdf CARL ZEISS マニュアル3
repmanczj-4.pdf CARL ZEISS マニュアル4
repmanczj-5.pdf CARL ZEISS マニュアル5
repmanczj-6.pdf CARL ZEISS マニュアル6
repmanczj-7.pdf CARL ZEISS マニュアル7
repmanczj-8.pdf CARL ZEISS マニュアル8

****************************************************
