地デジアンテナの設置 その2(アンテナブースター)

2010 年 3 月 4 日 Comments off

先日地デジアンテナを設置してもらったのですが、アンテナブースターが合わないのかケーブルテレビ用だからか上手くいかないのか

取り外しておりました。

①とりあえず我が家のアンテナケーブル配線図(今までのもの)

————————————————————————–

地デジアンテナ(UHF)


|       ---ブースター - 5分配 --テレビ  2階
|      |
|      |
-屋外2分配器 ##############


--- テレビ                   1階

————————————————————————–

②ブースター取り外し後(業者により地デジアンテナ設置時)

————————————————————————–

地デジアンテナ(UHF)


|       ------テレビ               2階
|      |
|      |
-屋外2分配器 ##############


--- テレビ                   1階

————————————————————————–

しかし取り外したブースターを見るとこんなものがついていました。

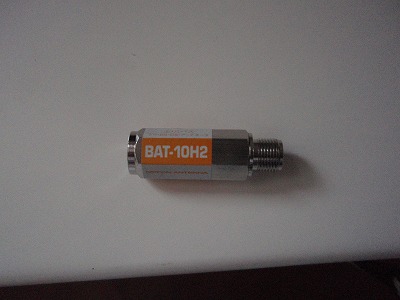

アッテネーターです。BAT-10H2(3570円)10dB減衰用
これのせいで電波が減衰してブースターの役割が果たせなかったようです。

ケーブルテレビでは、電波が強すぎるのかこれをつけた状態で今までは良かったようです。(ついていたのは、赤い部分)

このアッテネーターを外してもう一度①の状態でブースターを取り付けるとあっさり受信レベルが強レベルまでいきました。

業者さんがこのアッテネーターを見落としていたようです。

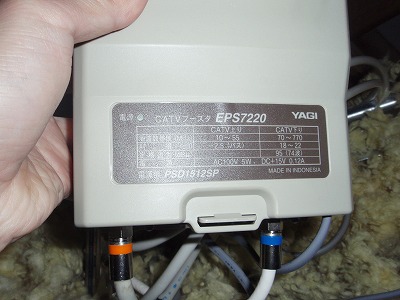

ケーブルテレビ用のブースターEPS7220です。

CATV用とかいてありますが周波数が70~770MHz対応なので地デジ(UHF)に充分対応します。

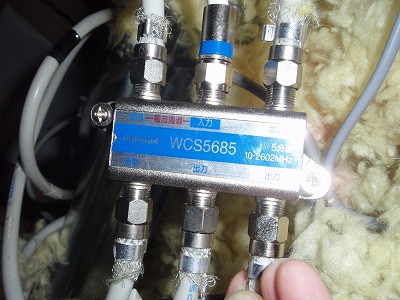

5分配器(WCS5685)です。

ブースターがあれば2階部分を5分配にしてますが受信レベルは、問題ありません。

一応10~2602MhzなのでBS・CSまで対応の分配器です。

今後BSアンテナ取り付け時にも使えそうです。

BSアンテナ設置の際は、また報告したいと思います。
